常用双向贴片可控硅参数型号

发布者:单向可控硅|双向可控硅|贴片可控硅|光耦|长电代理|杰宝莱科技  发布时间:2014-1-8  阅读:4800次

    洗衣机、电冰箱的控制电路中常常采用双向可控硅来控制电机启停及电磁阀的通断。近几年来,随着贴片元件的广泛使用,贴片可控硅在上述电路中应用也愈来愈多。由于厂家一般都不提供电路图纸,而贴片可控硅元件上往往仅标代码(如“29M”等,参见图1),这就给查找参数及维修代换带来了不便,有时甚至还难于判别这损坏的贴片三端元件究竟是什么元件。下表列出了常用贴片双向可控硅代码、型号及主要参数,供维修参考。洗衣机、电冰箱的控制电路中常常采用双向可控硅来控制电机启停及电磁阀的通断。近几年来,随着贴片元件的广泛使用,贴片可控硅在上述电路中应用也愈来愈多。由于厂家一般都不提供电路图纸,而贴片可控硅元件上往往仅标代码(如“29M”等,参见图1),这就给查找参数及维修代换带来了不便,有时甚至还难于判别这损坏的贴片三端元件究竟是什么元件。下表列出了常用贴片双向可控硅代码、型号及主要参数,供维修参考。

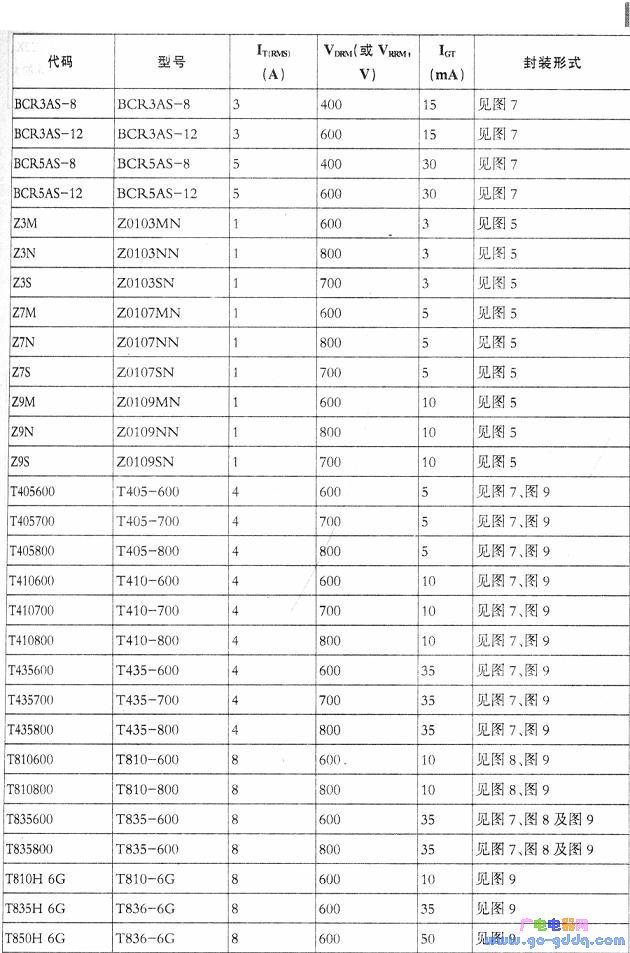

    常用贴片双向可控硅代码、型号及主要参数

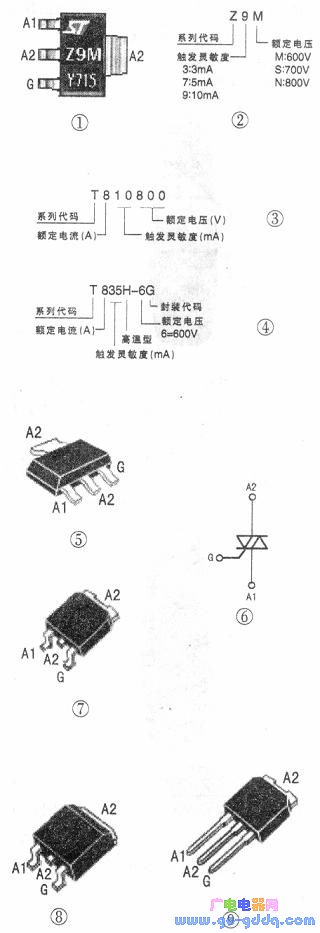

        Z系列双向可控硅的额定电流1A,它的三位代码中最右边一位为字母,表示额定电压的等级:M表示额定电压为600VS表示额定电压为700VN表示额定电压为800V。代码中间那位为数字,表示触发电流(触发灵敏度)的大小级别:“3”表示触发电流为3mA“7”表示触发电流为5mA;而“9”表示触发电流为lOmA,如图2所示。对于T系列双向可控硅,T后面共有6位数字,紧接T的那位数字表示额定电流大小,单位为A;再接着两位数字直接表示触发电流值,单位为mA。代码最右边的3位表示额定电压值,单位为v,如图3所示。TxHxG系列双向可控硅,如图4所示,紧接T的那位数字表示额定电流大小,单位为A;再接着两位数字直接表示触发电流,单位为mA。中间的字母H表示为高温型可控硅,H后面的数字表示额定电压的等级,例如,6即表示额定电压为600V。普通可控硅最高结温为125,而高温型可控硅最高结温为150,若在同等条件下使用,高温型可控硅所需散热器面积相对要小一些。
