低噪声开关电源原理电路图

发布者:单向可控硅|双向可控硅|贴片可控硅|光耦|长电代理|杰宝莱科技  发布时间:2014-4-23  阅读:5241次

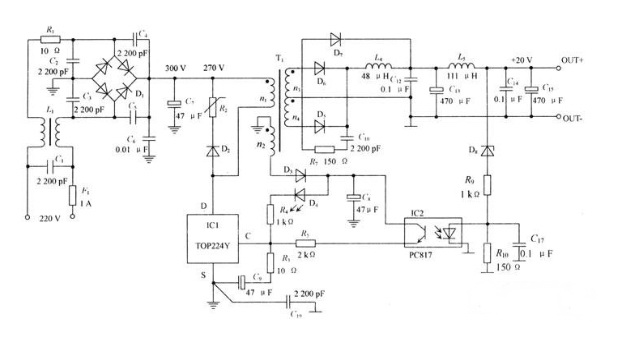

    电路如图所示,该电路可以获得更大的输出功率,只需更改部分器件。图中左边的电路 R1,L1,D1,C1至C7是常规的共模滤波和整流电路,获取约300 V的直流电压供DC-DC变换电路使用;最右边电路L5,C11等是普通的LC滤波电路;IC2,D8,R9,R10组成电压反馈电路,形成闭环结构,稳定电源输出电压;中间部分是DC-DC变换器,降噪声的关键是对这一部分的电路进行适当处理。
