1.在变频调速器中的应用

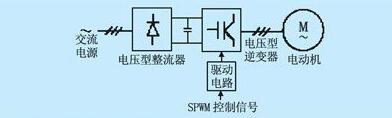

spwm变频调速系统的原理框图如图1所示。主回路为以igbt为开关元件的电压源型spwm逆变器的标准拓扑电路，电容由一个整流电路进行充电，控制回路产生的spwm信号经驱动电路对逆变器的输出波形进行控制;变频器向异步电动机输出相应频率、幅值和相序的三相交流电压，使之按一定的转速和旋转方向运转。
2.在开关电源中的应用

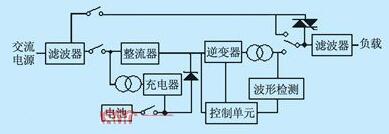

图2为典型的ups系统框图。它的基本结构是一套将交流电变为直流电的整流器和充电器以及把直流电再变为交流电的逆变器。蓄电池在交流电正常供电时贮存能量且维持正常的充电电压，处于“浮充”状态。一旦供电超出正常的范围或中断时，蓄电池立即对逆变器供电，以保证ups电源输出交流电压。ups逆变电源中的主要控制对象是逆变器，所使用的控制方法中用得最为广泛的是正弦脉宽调制(spwm)法。
3.在有源滤波器中的应用

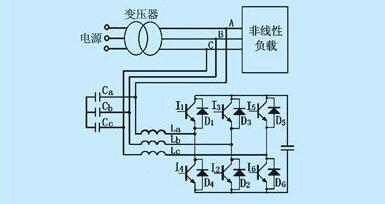

并联型有源滤波系统的原理图如图3所示。主电路是以igbt为开关元件的逆变器，它向系统注入反向的谐波值，理论上可以完全滤除系统中存在的谐波。与变频调速器不同的是，有源滤波器pwm控制信号的调制波是需要补偿的各次谐波的合成波形，为了能精确的反映出调制波的各次谐波成分，必须大大提高载波的频率。这对开关器件的开关频率也提出了更高的要求。
|
