杰宝莱讲知识-双向可控硅的工作原理

发布者:单向可控硅|双向可控硅|贴片可控硅|光耦|长电代理|-杰宝莱科技官方网站  发布时间:2019-12-11  阅读:245次

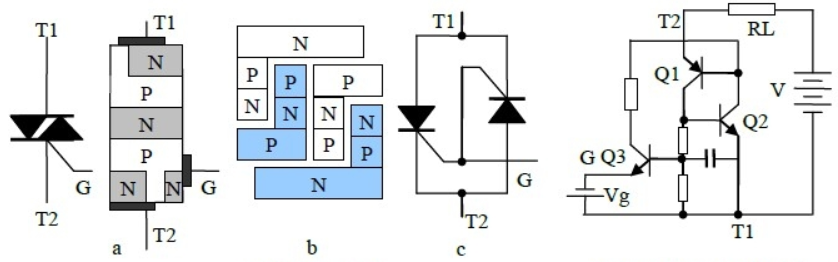

    我们首先来看一张杰宝莱双向可控硅内部的原理图:

    如果想简单一点只要记住一句话即可,只要在G端有信号,那么T1-T2这条路就是通的,只有G在零点的时候才不会导通,主要来看一下应用。

    我们来看一个电路图,其实双向可控硅多数用在交流电路中。

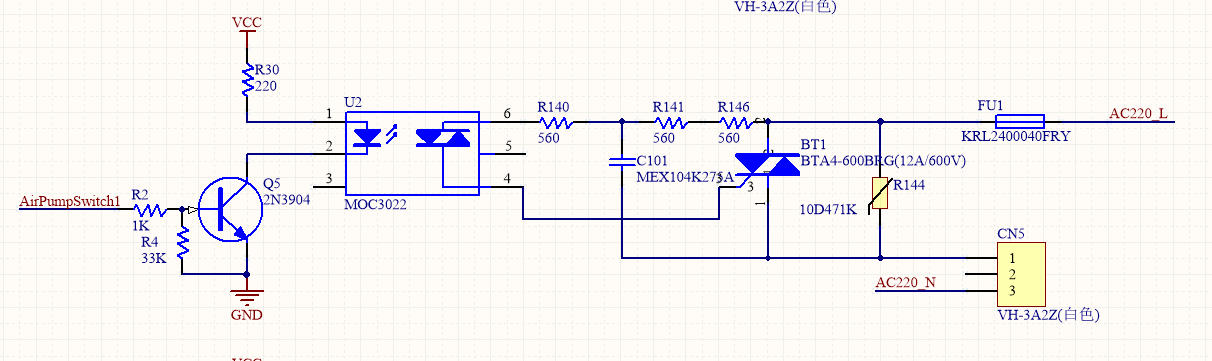

    简单介绍一下,Q5是三极管,U2是个光耦,BT1就是双向可控硅,R144是一个压敏电阻,正常工作时候相当于断路,超过470V才起作用,CN5接负载,也就是说我只要给AirPumpSwitch一个信号,可控硅就是导通的了,不管是在交流电正负部分。

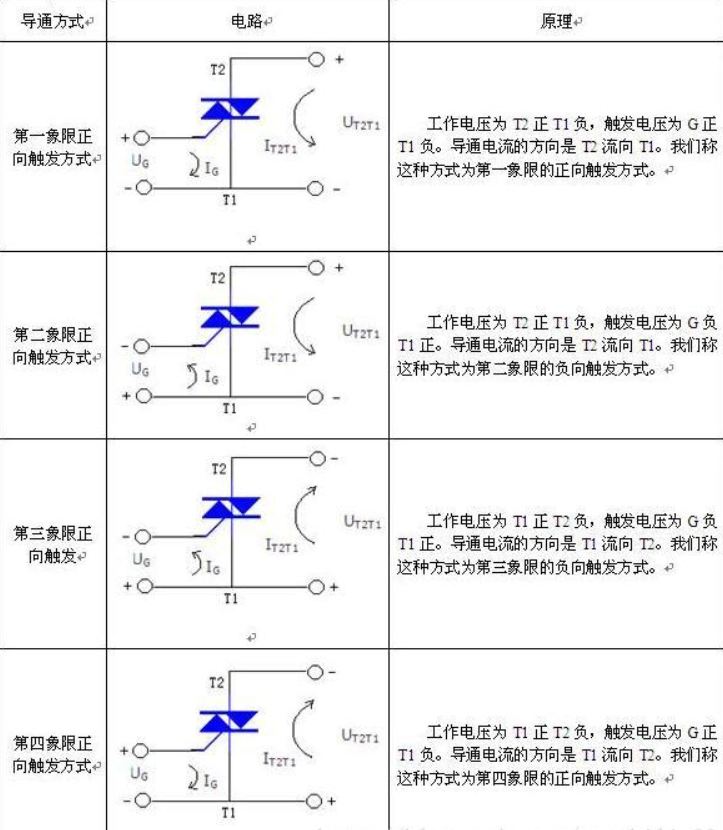

    最后一张图我们来看一下双向可控硅的导通方式。

    双向可控硅通常有四个象限,俗称4Q触发。但是在应用大功率四象限双向可控硅的电路时,第4象限通常极为容易误触发。所以为了避免误触发的情况发生,提高抗干扰性,我们通常建议客户将电路设计在第1、3象限触发。

    当然为了提高抗干扰性,便推出了只有3个象限触发的双向可控硅,俗称3Q双向可控硅。这种双向可控硅只在第1、2、3象限触发,屏蔽了第4象限,从而提高抗干扰性,避免了误触发的情况发生。

    所以我们杰宝莱科技从开始推出双向可控硅以来,便主推客户使用3Q双向可控硅,为的就是让客户在实际应用中,设计出更稳定的产品。
