杰宝莱讲知识-负离子发生器常见方案电路图

发布者:单向可控硅|双向可控硅|贴片可控硅|光耦|长电代理|-杰宝莱科技官方网站  发布时间:2020-2-4  阅读:72次

最近国内肺炎疫情非常严峻,让每个人都绷紧了每一天,过了一个非常特殊的春节。相信经过全国人民齐心协力,疫情一定会很快的控制下来,中国一定可以战胜疫情,恢复往日的生活。

经过这次疫情,我想每个人都会意识到个人卫生健康的重要性,将会提高了每个人的卫生健康意识,个人医疗健康行业也将会进入一个新的发展阶段。在我们杰宝莱可控硅涉及的方案中,我们预测负离子发生器在今年会有一些新的应用,融入我们的个人卫生健康产品中。

负离子发生器在我们生活中的应用非常广泛,负离子主要有以下几个有点:

1、制造活性氧:负氧离子能有效激活空气中的氧分子,使其更加活跃而更易被人体所吸收,有效预防疾病。

2、改善肺功能:人体吸入携氧负离子后,肺可增加吸收氧气20%,而多排出15%的二氧化碳。

3、促进新陈代谢:激活肌体多种酶,促进新陈代谢。

4、增强抗病能力:可改变肌体反应能力,活跃网状内皮系统的机能,增强肌体免疫力。

5、改善睡眠:经负氧离子作用,可使人精神振奋,工作效率提高,还可改善睡眠,有明显的镇痛作用。

6、杀菌作用:负离子发生器产生大量负离子,同时产生微量臭氧。二者的结合很容易吸收各种病毒和细菌,从而引起结构变化或能量转移,导致它们死亡。除尘杀菌可以更有效地减少二手烟的危害。环境保护和健康是可以看到的。

以下我们杰宝莱整理了四种负离子发生器的常见方案,常用的单向可控硅有MCR100-8。

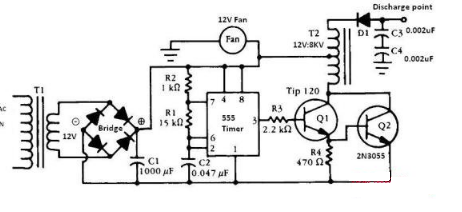

12v负离子发生器电路图(一)
负离子发生器是一种高电压,使用555定时器电路产生的方波脉冲发生器电路。方波脉冲,Q1的晶体管(TIp120)提供足够的电流的Q2(2N3055)晶体管将其打开。

每个时间的Q2晶体管导通过高压自动变压器,T2,电流流过一个10千伏的高压二极管(D1 IMD5210) 。是有失偏颇的D1 IMD5210二极管的极性放置C3和C4的负电荷,离开带负电荷的放电点。燃放点的电压产生负面费用过去是由风扇强制空气,必须提供的T1变压器的输出12伏。要小心,如果你想构建这个项目,可能是危险的。

12v负离子发生器电路图(二)
负离子发生器是利用高压电晕增加空气中负离子成份,从而改善空气质量,可以促进身体健康,被誉为“空气维生素”。医学临床实践证明,它对呼吸系统、循环系统以及神经方面等疾病均有辅助疗效,因而在生活及医学界得以广泛应用。

本文介绍的是一种高效开放式负离子发生器,它采用可控硅逆变高压,悬浮式放电针,结构简单,效果良好,安全可靠。市电电压在160-250V均能正常工作,且耗电极省,仅1W左右,因此可长期连续工作。工作原理:

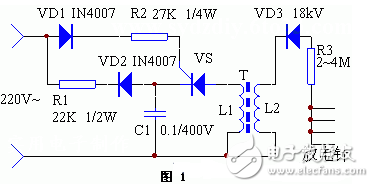

该负离子发生器电路见图1220V市电经VD1、VD2和R1、R2的整流、限流,单向脉动电流控制VS的通断,产生振荡,经变压器T升压后,经VD3整流得到万伏左右的负高压,经放电针对空气放电,产生电离,生成负离子。元器件的选择:

T可用14吋黑白电视机行输出变压器改制,将低压绕组线圈全部拆除,用Φ=0.35mm漆包线或丝包线绕28匝为L1,原高压包为L2,R3是防触电保护电阻,阻值为2—4MΩ。三枚放电针可用普通镀镍大头针,高压端引线要用黑白行输出高压线。

该电路只要元件良好,焊接无误,勿需调试即可正常工作。

12v负离子发生器电路图(三)
负离子增加,对人有催眠、止汗、镇痛、增进食欲,使人精神爽快,消除疲劳的作用。

如图所示是负离子发生器电路图。220V交流市电经D1整流后向C3和C2充电,当C2充电至氖泡导通并触发SCR导通时,C3经SCR、B的L1放电,经B感应升压后,由D2反向整流得8kV直流高压使发生器M的分子电离而产生负离子。

调整R3的阻值可以改变触发频率和输出电压。调整时必须注意安全,更换元件需拨下电源插头。

12v负离子发生器电路图(四)
由于负离子可以提高红血球的携氧能力,所以当人处在含有大量负离子环境如森林中时便会觉得身体一一分舒适,人们称负离子为“空气维生素”。本文介绍的负离子发生器置于办公室、卧室、微机室等场所可以提高空气质量,使空气变得清新。

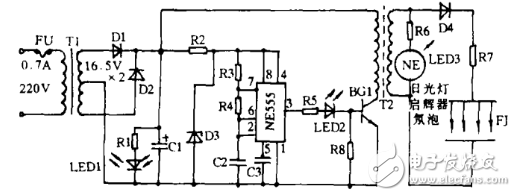

电路原理:原理图如图1所示。220V交流电经变压器T1降压,二极管D1、D2全波整流后形成约20V的直流电压,经升压变压器T2初级绕组加在三极管BG1集电极上。同时,20v直流电压又经R2限流,D3稳压后形成约6V的直流电压供给振荡电路。

时基集成电路NE555与外围元件构成无稳态多谐振荡器。NE555②、⑥脚外接元件R3、R4、c2决定了振荡频率f=1.443/(R3+2R4)·C2,本电路中振荡频率约为5.2kHz。振荡器产生的高频方波脉冲由NE555③脚输出,从③脚输出的脉冲信号控制开关管BG1导通,使20V直流电压经升压变压器T2升至约8.9kv的高压,该高压经高压二极管D4整流后使放电板FJ。电极两端空气电离而产生负离子。当高压部分正常时,由于负离子可以提高红血球的携氧能力,所以当氖泡LED3点亮指示有高压,如果安装不便,该指示装人处在含有大量负离子环境(如森林)中时便会觉得身置可省略。

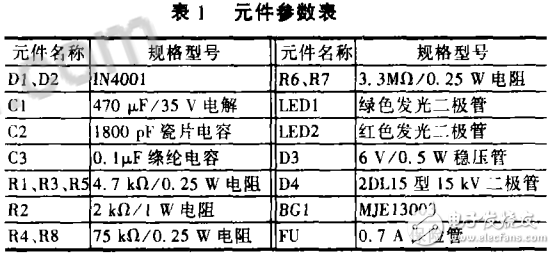

元件选择:变压器T1次级输出电压为16.5v&TImes;2的43cm黑白电视机电源变压器;升压变压器用43cm黑白电视机高压包改制:原高压绕组保留下来作为高压输出绕组,用0.3mm的高强度漆包线在骨架上绕27匝作为初级绕组接在BGlc极与+20V电源上即可。放电极¨用一块10cm&TImes;10cm的环氧敷铜板用刀刻而成(放电极的距离应≥7.5mm或根据实际情况调整,以不拉火为宜)。其余元件按表1所列选择即可。

按文选用元件装好电路后,不用任何调试即可满意地工作。注:BGl如工作时间大于2小时,应加装体积为5cm*4cm的铝片以散热。

-本文部分内容引用自网络。
